消防设施操作员考试知识点分享（四）
二、消防泵组电气控制柜操作步骤
步骤1：检查确认系统处于完好有效状态。

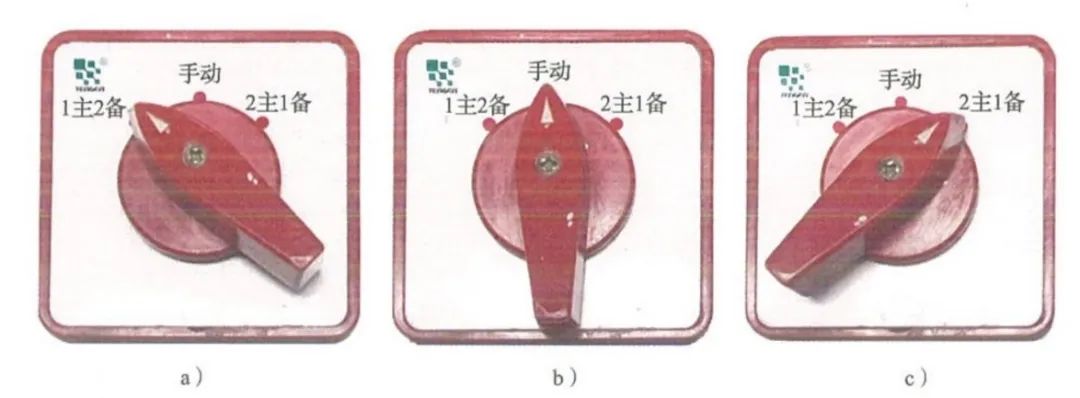

步骤2：操作控制柜面板实施手/自动切换和主/备泵切换。如下图所示：
图示
a)自动模式(1主2备)
b)手动模式
c)自动模式(2主1备)
转换开关处于中间挡位时，代表手动运行状态,消防水泵启/停通过控制柜面板启动按钮进行操作,自动控制失效。
转换开关旋至左挡位时，代表1#泵为主泵、2#泵为备用泵，简称为1主2备；
转换开关旋至右挡位时，代表2#泵为主泵、1#泵为备用泵，简称为2主1备。无论转换开关处于左挡位还是右挡位，均代表自动运行状态。此时，系统能够实现主泵自动启动的功能，控制柜面板手动控制失效。运行过程中，当主泵发生故障时，备用泵能够自动投入运行。

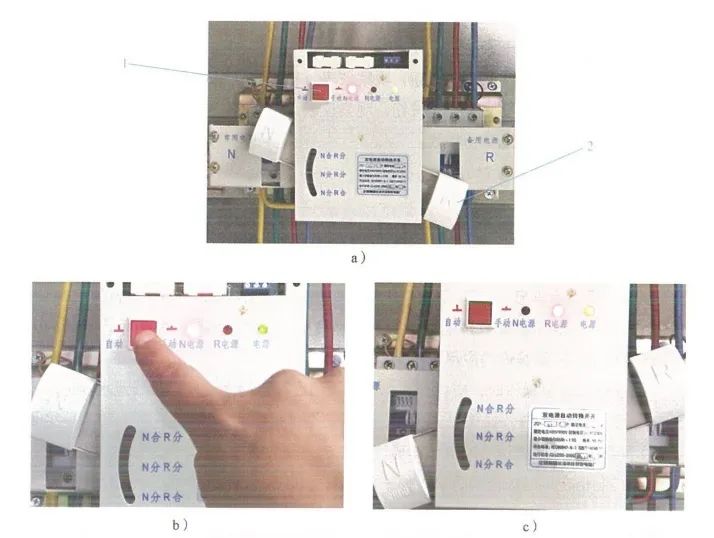

步骤3：实施主/备电切換操作。以某型双电源转换开关(如下图)为例，其主/备电切换操作如下:
图示
a)常用电源供电
b)切换运行模式
c)备用电源供电
1-运行模式切换按钮
2-旋转手柄
1.检查确认当前为常用电源供电状态(N合R分)，N电源(常用电源)指示灯点亮。
2.将运行模式切換按钮1置于手动模式。
3.旋转手柄2至备用电源供电状态(N分R合)，观察N电源指示灯熄灭，R电源(备用电源)指示灯点亮。
4.旋转手柄2至常用电源供电状态，将运行模式开关切换为自动模式。
注：对于自投自复型转换开关，可在手动切换至备用电源供电后,直接将运行模式开关切换回自动模式，转换开关能自动恢复为常用电源供电。
步骤4：分别模拟主电和主泵故障，测试备电和备泵自动投入运行情况。
1.检查确认双电源转換开关处于自动运行模式，切断主电源，观察备用电源自投后恢复主电源供电。
2.确认控制柜处于自动运行模式，采用末端试水装置处放水等方式使压力开关动作。主泵启动并运转平稳后模拟主泵故障(切断主泵开关或模拟主泵热继电器动作，热继电器见下图，观察备用泵应能自动投入运转，手动停泵后使系统恢复正常运行状态。
步骤5 ：实施手动启动、停止消防水泵操作。
1.确认控制柜处于手动运行模式。
2.按下任一消防水泵启动按钮,观察仪表、指示灯、电动机运转等情况。
3.按下对应的消防水泵停止按钮,观察仪表、指示灯、电动机运转等情况。
4.控制柜恢复自动运行模式。
步骤6：记录检查测试情况。
三、注意事项
1.消防水泵启动后，要密切注意控制柜、消防水泵、管网等设备运行情况，观察控制柜面板指示信息、电动机运转情况、消防水泵进出水管路压力是否正常，电动机和管网是否有异常振动或声响等。如遇异常情况，应紧急停车，并在运行记录表上记下运行情况,需要维修的应尽快报修。
2.长时间启泵操作时，应打开试水管路阀门或开启用水设备，形成泄水通道。
3.爱护设施设备，操作时应力度恰当、动作准确、挡位转换清晰柔和，杜绝长按不放、野蛮换挡等操作。涉电作业要注意安全，严守操作规程。
4.控制柜在平时应使消防水泵处于自动启泵状态。
